生陽極介紹/INTRODUCTION OF GREEN ANODE

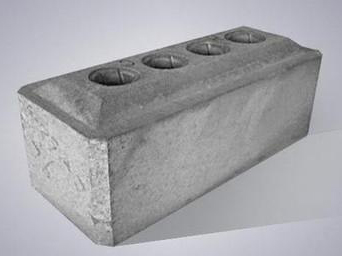

　　預(yù)焙陽極是以石油焦、瀝青焦為骨料，煤瀝青為黏結(jié)劑制造而成，用作預(yù)焙鋁電解槽作陽極材料。這種炭塊已經(jīng)過焙燒，具有穩(wěn)定的幾何形狀，所以也稱預(yù)焙陽極炭塊，習(xí)慣上又稱為鋁電解用炭陽極。用預(yù)焙陽極炭塊作陽極的鋁電解槽稱預(yù)焙陽極電解槽，簡稱預(yù)焙槽，這是一種現(xiàn)代化的大型鋁電解槽。

　　生陽極制造包括中碎篩分、磨粉、配料、混捏和成型冷卻等生產(chǎn)工序。

　　① 中碎篩分

　　本項目設(shè)2個石油焦中碎、篩分系統(tǒng)和1個殘極返回料中碎、篩分系統(tǒng)。石油焦(或殘極料)分別由電磁振動給料機(jī)給料,經(jīng)帶式輸送機(jī)、斗式提升機(jī)送入一臺雙層水平振動篩和一臺單層水平振動篩做篩分處理,粒度大于12mm的料返回中間料倉,再由電磁振動給料機(jī)給料進(jìn)入雙輥破碎機(jī)中碎后再重新篩分。12～6mm,6～3mm的粒度料可直接進(jìn)入相應(yīng)配料倉,也可返回雙輥破碎機(jī)重新中細(xì)碎至3mm以下,便于生產(chǎn)靈活調(diào)節(jié)。

　　生碎料在殘極處理工段經(jīng)兩級破碎到20mm以下粒度后,經(jīng)帶式輸送機(jī),斗式提升機(jī),直接運(yùn)入生碎料倉使用。

　?、?磨粉

　　為保證陽極產(chǎn)品的致密性，生陽極制造時需要加入一定比例的粉料(約45%左右)填充粒料之間的間隙。粉料主要來源為收塵系統(tǒng)收集的焦粒粉塵、石油焦中碎篩分出的部分細(xì)碎粒(6～0mm)。來料由磨粉機(jī)粉碎成粉料。

　　磨粉采用磨粉機(jī)。由電磁振動給料機(jī)定量喂入擺式磨粉機(jī)內(nèi),從磨粉機(jī)出來的含塵氣體經(jīng)風(fēng)選器分選后,粗粒子料被分離后返回磨粉機(jī)再磨,合格細(xì)粉經(jīng)旋風(fēng)收料器收集后送入粉料配料倉,循環(huán)風(fēng)經(jīng)通風(fēng)機(jī)進(jìn)入磨粉機(jī)用于循環(huán)生產(chǎn)。磨粉過程中產(chǎn)生的多余風(fēng)經(jīng)凈化處理后排入大氣。

　　粉料除用于配料之外，部分粉料用作混捏、成型過程瀝青煙氣的吸附劑，用于瀝青煙氣的吸附處理，吸附瀝青煙氣后直接進(jìn)入混捏工段。

　?、?配料、混捏、均溫、成型冷卻

　　焦炭粒子料、粉料、殘極粒子料分別由各自配料倉底部的給料機(jī)及漏斗秤按配方要求稱量,再匯入復(fù)核秤。由螺旋輸送機(jī)將配好的原料運(yùn)往預(yù)熱混捏機(jī)上層加熱鍋內(nèi)加熱。經(jīng)30～40min將混合料加熱到170～180℃后，熱混合料和生碎料、液體粘結(jié)劑瀝青一起加入預(yù)熱混捏機(jī)下層的混捏鍋中混捏，液體瀝青用電子漏斗秤計量,采用減量法。配料全過程采用微機(jī)自動控制。

　　混捏選用雙攪拌、雙加熱4000升預(yù)熱混捏機(jī)。每次可混捏糊料3.8～4.5噸,混捏周期為30～40min?；炷蠛玫暮闲度牖畹缀舷?經(jīng)電動平板小車、橋式起重機(jī)送入糊料均溫箱均溫處理。

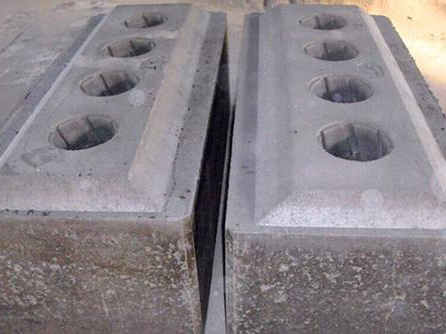

　　成型采用固定臺式振動成型機(jī)。用料時,將均溫箱內(nèi)糊料直接送入成型機(jī)稱量斗中計量,而后進(jìn)入成型機(jī)振動臺振動成型。成型炭塊經(jīng)檢測合格后進(jìn)入冷卻輸送機(jī)冷卻,冷卻后的生陽極塊經(jīng)輥道輸送機(jī)輸送到炭塊庫貯存。不合格的生陽極塊用叉車送到返加料處理系統(tǒng)。

陽極焙燒介紹/INTRODUCTION TO ANODE BAKING

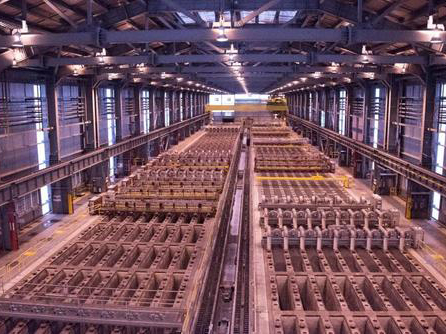

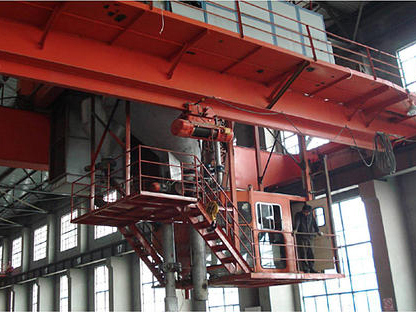

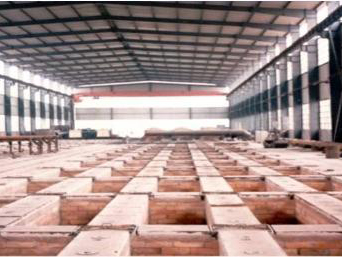

　　→生陽極塊經(jīng)板式輸送機(jī)送入焙燒車間,經(jīng)碳塊編組站編為7塊一組，置于專用的編組架上，產(chǎn)品裝爐時由多功能機(jī)組一次夾2組碳塊(共14塊)裝入焙燒爐。填充料的裝、出爐操作,采用1臺多功能機(jī)組和1臺填充料專用裝出爐機(jī)組共同完成。生陽極的焙燒采用一臺54室敞開式焙燒爐,共設(shè)3個火焰系統(tǒng),每個火焰系統(tǒng)6室運(yùn)轉(zhuǎn),焙燒曲線為26～30h/室,每個爐室8個爐箱,爐箱尺寸5300mm(長)×800mm(寬)×5600mm(深),每箱裝3層,每層裝7塊,每個爐室裝168塊。焙燒爐用焦?fàn)t煤氣作為燃料。按編制的時間表,將裝好生陽極炭塊的焙燒爐室接入加熱系統(tǒng)，加熱系統(tǒng)煙氣溫度為1200℃，整個加熱升溫過程用計算機(jī)進(jìn)行控制。經(jīng)156～180小時完成加熱焙燒后切斷熱源脫離加熱系統(tǒng),對爐室進(jìn)行強(qiáng)制冷卻,冷卻到規(guī)定的時間后出爐。

　　→生陽極炭塊裝入焙燒室時，需要在炭塊四周和頂部填充焦粉，以防止炭塊在高溫焙燒時接觸空氣氧化。加熱系統(tǒng)的火道采用負(fù)壓運(yùn)行，部分填充焦粉、生陽極炭塊高溫焙燒過程原料瀝青中的揮發(fā)份等從焙燒室縫隙吸入火道被燃燒。

　　→陽極焙燒分4個區(qū)，工作區(qū)-冷卻區(qū)-加熱區(qū)-預(yù)熱區(qū)。6個室一周轉(zhuǎn)。工作區(qū)為1個室，冷卻區(qū)為1個室，加熱區(qū)為1個室，預(yù)熱區(qū)為3個室。工作區(qū)為裝、出陽極區(qū)，冷卻在冷卻區(qū)由鼓風(fēng)機(jī)強(qiáng)制通風(fēng)冷卻，風(fēng)在冷卻陽極的同時，自身也得到預(yù)熱，熱風(fēng)作為加熱區(qū)的一次空氣助燃，燃燒后的廢氣進(jìn)入預(yù)熱區(qū)預(yù)熱陽極。

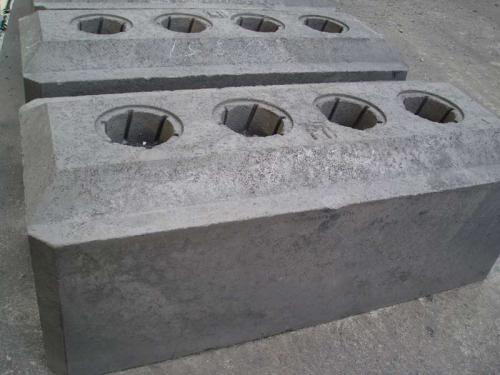

　　→焙燒陽極出爐時,首先用填充料裝出爐機(jī)組去除覆蓋在陽極上的填充料,然后用多功能機(jī)組將兩個爐箱內(nèi)的陽極(共14塊)一次吊出送到清理站解組并清理，由陽極清理機(jī)組的機(jī)械刮刀機(jī)械清理，同時抽風(fēng)吸塵。經(jīng)清理及測試后合格的陽極炭塊送到碳塊庫由堆垛天車堆垛貯存，外售。

　　→在焙燒過程中,從焙燒爐排出的含有瀝青焦油及粉塵的焙燒煙氣進(jìn)入凈化系統(tǒng)處理。
